128＋3 台 B300 推理集群 · 整体网络架构图

128 台在线推理节点 ＋ 3 台热备机 ｜ 8×B300/节点 ｜ 800G Rail-Optimized Fabric ｜ Prefill/Decode 分离推理。

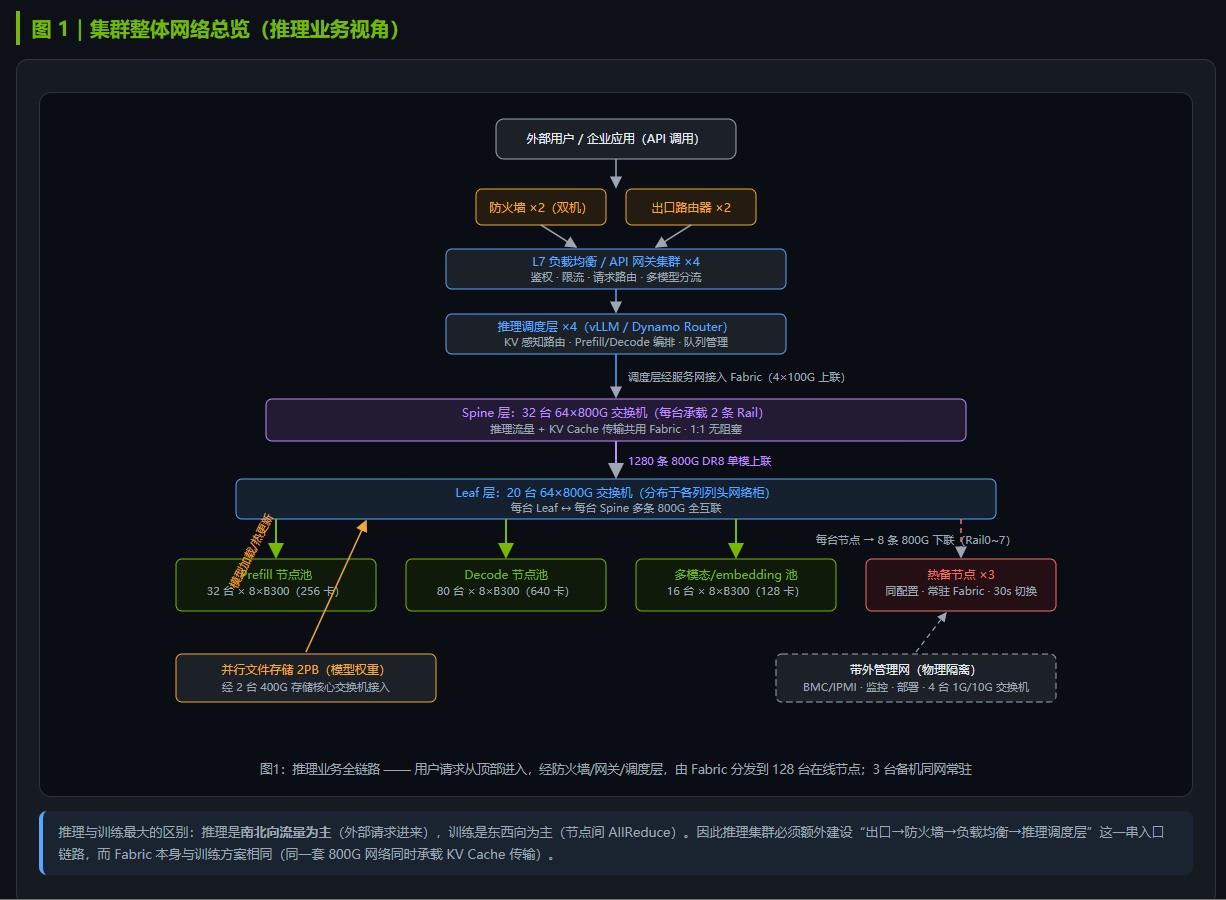

集群整体网络总览（推理业务视角）

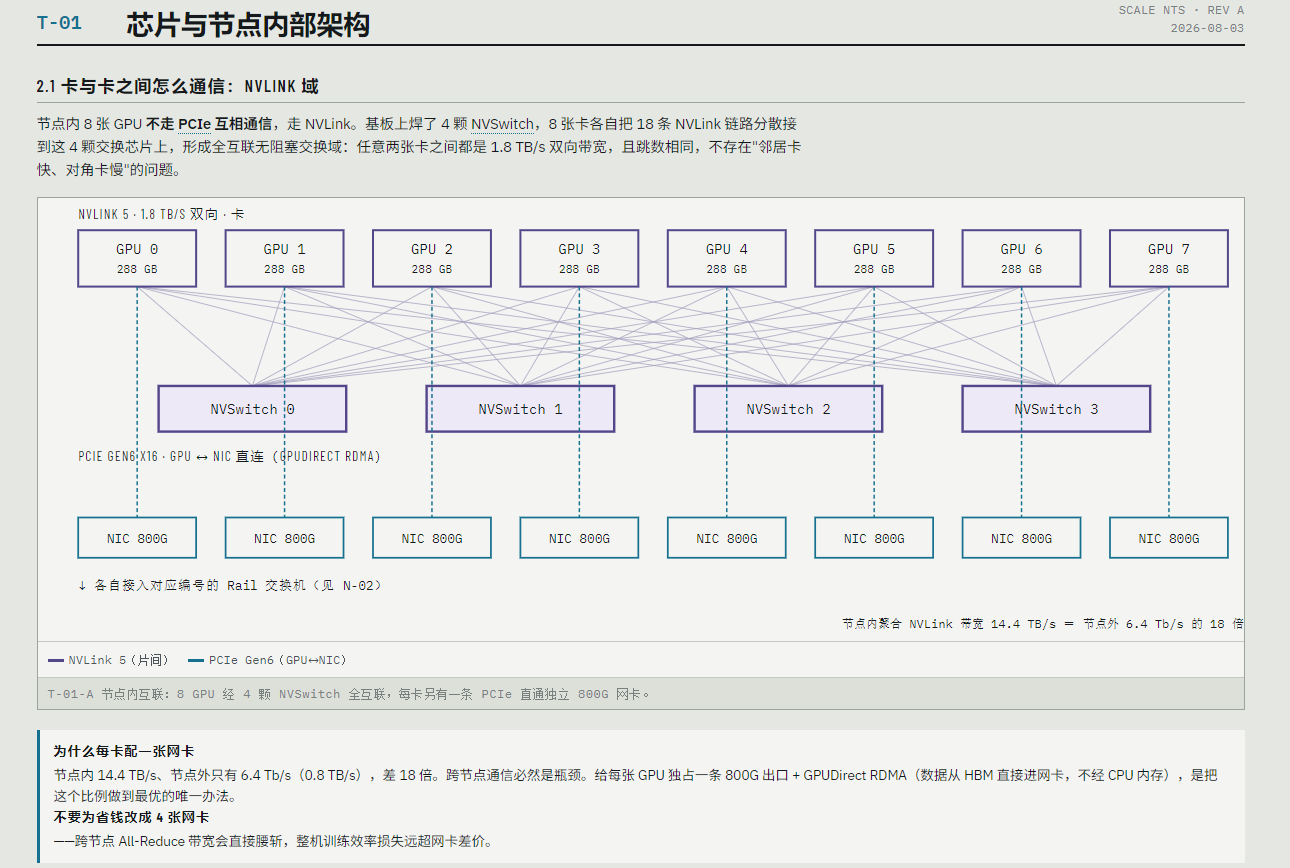

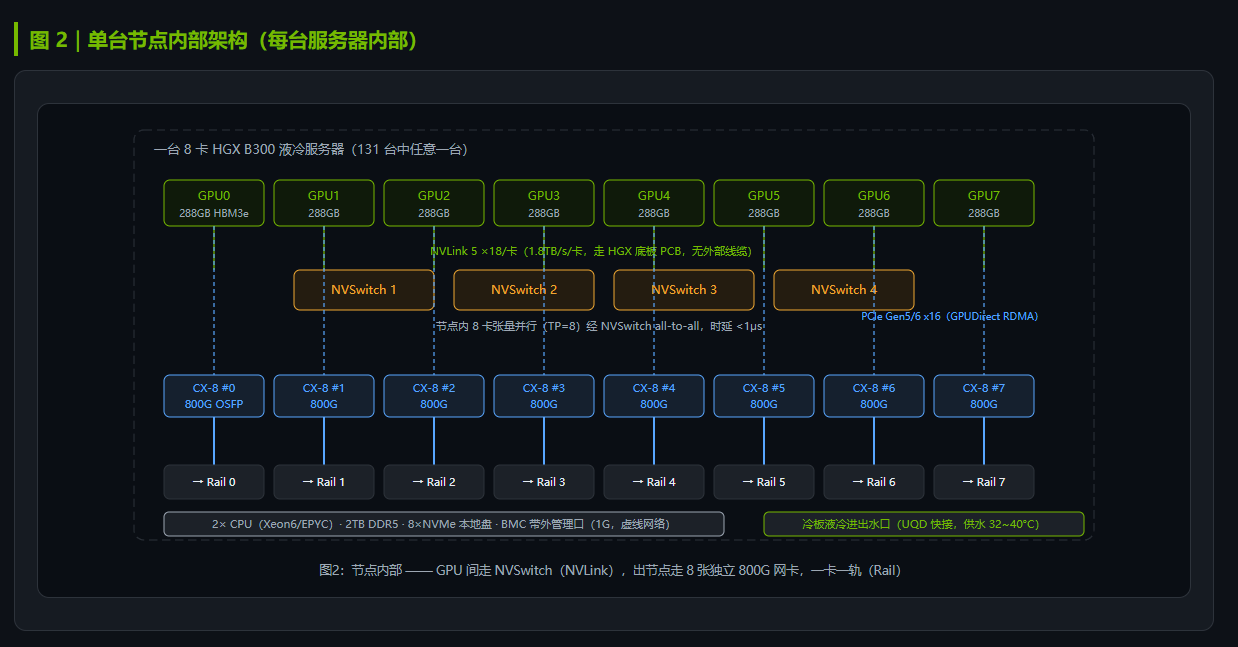

单台节点内部架构（每台服务器内部）

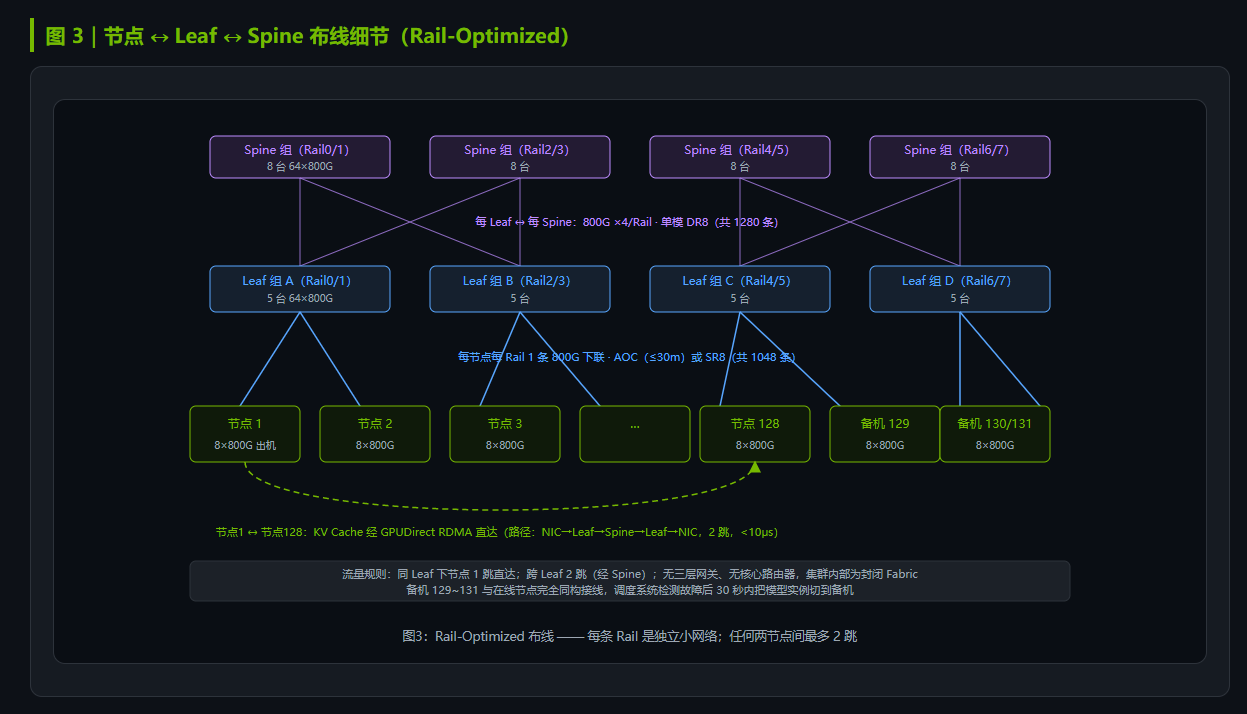

节点->Leaf->Spine布线细节（Rail-Optimized）

先把最根本的问题问清楚：为什么需要交换机分层？

一、起点：131 台机器怎么互相连

每台节点有 8 张网卡，全集群 131 × 8 = 1,048 个网口。这 1,048 个口要能互相通信。

最笨的办法是两两拉一根线，需要 1048 × 1047 ÷ 2 ≈ 54.8 万根线。物理上不可能。

所以引入交换机：一个盒子，上面有一排口，谁要发数据就交给它，它负责转到目标口。所有人只需要各拉一根线到这个盒子。1,048 根线，问题解决。

但交换机的口数有物理上限。 一台交换机的核心是一颗交换芯片，芯片的引脚数、封装面积、功耗、散热都有天花板。当前最强的 800G 级交换芯片大约支持 144 个 800G 端口（本方案选型的 Quantum-X800 Q3400 就是这个规格）。

于是矛盾出现了：需要接 1,048 个口，但一台交换机只有 144 个口。

二、Leaf 和 Spine 是什么

多台交换机必须组合使用。怎么组合？

错误做法：串联（菊花链）。 交换机 A 接 B，B 接 C。结果是 A 和 C 之间的所有流量都要挤过 B，B 成为瓶颈，而且距离越远跳数越多，延迟不均。

正确做法：分角色、分层。

名字来自树的比喻：Spine 是脊柱/主干，Leaf 是末端的叶子。服务器挂在叶子上，叶子之间要通信就借道脊柱。

这个结构有三个名字，指的是同一个东西：

• Leaf-Spine 架构——工程界最常用的叫法
• 两层 Clos 网络——1953 年贝尔实验室的 Charles Clos 为电话交换设计的多级无阻塞结构，这是理论源头
• 胖树 Fat-Tree——1985 年 Charles Leiserson 提出。普通树越往上越细会堵车，"胖树"要求上层带宽和下层一样粗

Spine 为什么绝不能接服务器？ 因为一旦接了，网络就不对称了：挂在 Spine 上的服务器到别人只要 1 跳，挂在 Leaf 上的要 3 跳。路由算法依赖"所有节点地位相同"这个前提，破坏对称性会让负载均衡和故障切换全部失效。这是硬规矩。

三、核心计算：为什么一台 Leaf 只接 72 台服务器

这是你问的"值怎么算出来的"的关键。

一台 Leaf 有 144 个口。这 144 个口必须分成两部分：

    ┌─────────── 144 个 800G 口 ───────────┐
    │                                       │
    │   72 个"上联口" ──→ 连 Spine          │
    │   ──────────────────────────────      │
    │   72 个"下联口" ──→ 接服务器          │
    │                                       │
    └───────────────────────────────────────┘

为什么正好一半一半？

考虑最坏情况：这台 Leaf 下面 72 台服务器同时要和外面（其他 Leaf 下的机器）满速通信。这些流量全都得从上联口出去。

• 下联总带宽 = 72 × 800G = 57.6 Tb/s
• 如果上联只有 36 个口 = 28.8 Tb/s，那就只能过一半，另一半排队 → 堵

所以要不堵，必须 上联带宽 ≥ 下联带宽，即 72 = 72。

这个比值有个专门的名字：收敛比（也叫超配比 oversubscription ratio）= 下联 : 上联。

这就是 N-10 图纸末尾那个"能省 1,500 万"的可选优化项的技术含义。

四、本方案的完整推导

第一步：如果不做 Rail 优化（标准算法）

端点总数 = 131 × 8                    = 1,048
Leaf 数  = ⌈1,048 ÷ 72⌉               = 15 台
上联总数 = 15 × 72                    = 1,080 条
Spine 数 = ⌈1,080 ÷ 144⌉              = 8 台
交换机合计                             = 23 台

第二步：加上 Rail 优化的约束

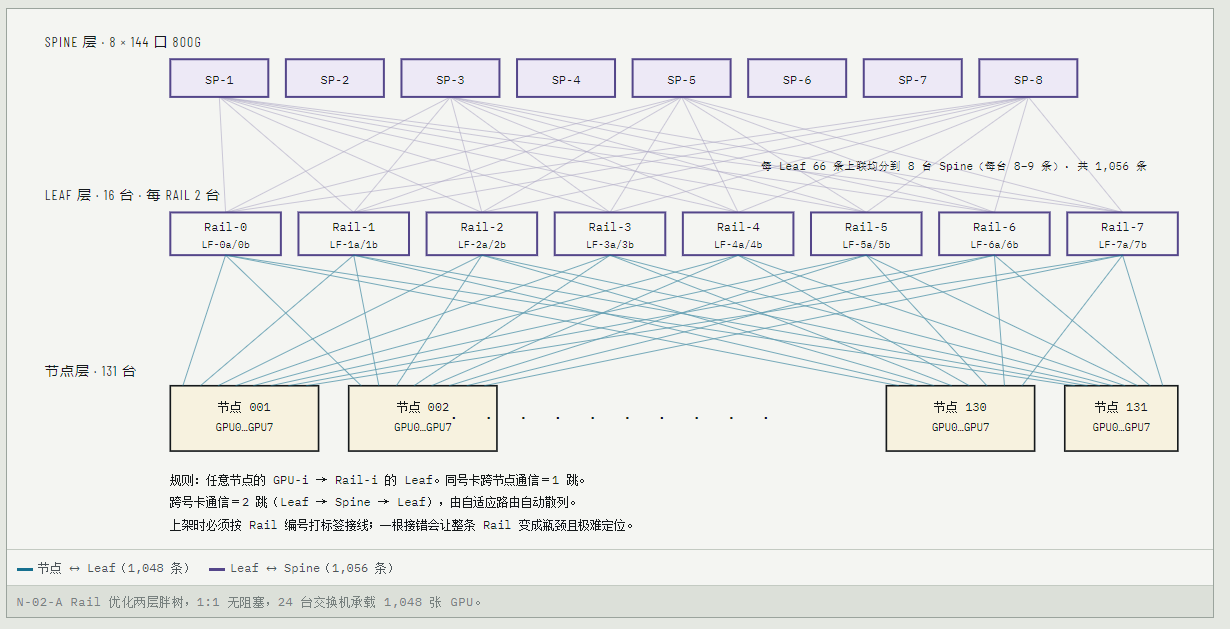

Rail 优化要求：所有节点的第 i 张 GPU，必须接到同一台（组）Leaf 上。这就把"1,048 个端点随便分"变成了"8 条 Rail，每条 Rail 独立分"。

每条 Rail 的端点数 = 131 台节点 × 每台 1 张卡  = 131 个

131 > 72（单台 Leaf 下联上限）
  ↓
每条 Rail 需要 2 台 Leaf，131 个端点分成 66 + 65

Leaf 总数 = 8 条 Rail × 2 台                  = 16 台

第三步：单台 Leaf 的端口账本

下联 66 口 ──→ 66 台节点的同号 GPU
上联 66 口 ──→ 分散连到 8 台 Spine（1:1 无阻塞）
空闲 12 口 ──→ 扩容余量
────────────────────────────────
合计 144 口

第四步：Spine 数量

上联总数 = 16 台 Leaf × 66 条            = 1,056 条
每台 Spine 144 口
Spine 数 = ⌈1,056 ÷ 144⌉                 = 8 台
每台 Spine 实际占用 = 1,056 ÷ 8          = 132 口（还空 12 口）

交换机合计 = 16 + 8 = 24 台。 图上标的所有数字都从这四步来。

五、图里那些交叉线是什么意思

你看到 Leaf 和 Spine 之间密密麻麻的线，规则只有一条：

每一台 Leaf，都必须和每一台 Spine 有直接链路，且条数尽量均等。

具体分配：一台 Leaf 的 66 条上联要分给 8 台 Spine，66 ÷ 8 = 8.25，所以是 2 台 Spine 各分 9 条 + 6 台 Spine 各分 8 条（18 + 48 = 66）。

为什么要这样均分，而不是把 66 条全插在 SP-1 上？ 两个原因：

1. 容错——如果全插 SP-1，SP-1 一挂这台 Leaf 就彻底断了。均分之后，挂一台 Spine 只损失 1/8 的跨 Rail 带宽（约 12.5%），业务不中断。
2. 负载分担——流量哈希到 8 条不同路径，避免某一条被打满。

这也回答了"为什么 Spine 要 8 台而不是 1 台大的"：Spine 的数量就是跨 Rail 通信的冗余度。

六、节点与节点到底怎么通信：四种情况

这是最核心的部分。假设节点 001 的某张卡要给节点 047 的某张卡发数据。

情况 A：同一台机器内（GPU0 → GPU3）

GPU0 ──NVLink──> NVSwitch ──NVLink──> GPU3

根本不经过任何以太/IB 交换机，不出机箱。延迟约 2–3 µs，带宽 1.8 TB/s。

情况 B：跨机器、同号卡（节点001-GPU3 → 节点047-GPU3）★最重要

两张卡都插在 LF-3a（Rail-3 的 a 组 Leaf）上：

节点001-GPU3 ──光纤──> LF-3a ──光纤──> 节点047-GPU3
                        ↑
                  只经过 1 台交换机

这是 Rail 优化的全部意义。 延迟约 2–3 µs，完全不占用 Spine 带宽。

情况 C：跨机器、跨号卡（节点001-GPU0 → 节点047-GPU5）

GPU0 在 LF-0a 上，GPU5 在 LF-5a 上，两台不同的交换机，必须借道 Spine：

节点001-GPU0 ──> LF-0a ──> SP-3 ──> LF-5a ──> 节点047-GPU5
                            ↑
                    经过 3 台交换机

延迟约 4–5 µs，且占用 Leaf-Spine 上联带宽。

关于"跳数"的说法，我在图纸里的用词需要澄清一下。 图上写的"1 跳 / 2 跳"是业界习惯口径，指的是穿越了几层网络（情况 B 只穿 Leaf 层，情况 C 穿了 Leaf→Spine→Leaf）。如果按"经过几台交换机"数，情况 B 是 1 台、情况 C 是 3 台。两种口径都常见，看文档时注意上下文。

情况 D：软件的巧妙规避（NCCL 实际在做的事）

情况 C 其实大多数时候可以避免。NCCL 会这样改写：

第一步（机内）：节点001-GPU0 ──NVLink──> 节点001-GPU5     约 2 µs
第二步（跨机）：节点001-GPU5 ──LF-5a──>  节点047-GPU5     约 3 µs

用一次几乎免费的 NVLink 搬运，把"跨 Rail 2 层"换成了"同 Rail 1 层"。

这才是 Rail 优化真正的威力：它不是让跨 Rail 通信变快，而是让绝大多数通信根本不需要跨 Rail。Spine 层在正常训练/推理中利用率很低，主要作为兜底和故障时的备用路径存在。

七、一个数据包的物理旅程（情况 B 的完整展开）

有意思的是：光纤传播和交换机转发加起来还不到总延迟的 20%，大头在两端的网卡与协议栈处理。这也是为什么把 Leaf 放机房中央（30 米 vs 60 米）主要省的是光模块的钱，而不是延迟。

补充一个容易混淆的点：文档里 N-06 图写的"跨节点 IB ≈ 25–40 µs"和这里的 2–3 µs 不矛盾。前者是集合通信（All-Reduce）的延迟——8 张卡要多轮交换、同步、归约，是几十次点对点通信的总和；后者是单次点对点延迟。看到延迟数字时一定要确认是哪一种。

八、两层架构的天花板在哪

既然两层这么好，什么时候需要三层？

每台 Spine 最多 144 口，每台 Leaf 至少要连它 1 条
  ↓ 所以 Leaf 数量上限 = 144 台
每台 Leaf 最多接 72 台服务器
  ↓
两层架构理论上限 = 144 × 72 = 10,368 个端点

本方案 1,048 个端点，只用了理论容量的 10%，两层绰绰有余。

顺带说明 R-01 里提到的方案 B（131 台 GB300 NVL72，9,432 个端点）：它 9,432 已经逼近 10,368 这个上限，虽然理论上塞得下，但一点扩容和冗余余量都没有了，所以实践中会直接上三层。

九、一个我需要修正的地方

推导过程中发现方案里有处不一致，应当告诉你：

G-01 图纸写的是"交换机端口全部按 160 节点配"。但按上面的账本核对：

当前 16 台 Leaf，每台下联上限 72
  ↓
每条 Rail 上限 = 2 × 72 = 144 个端点
  ↓
本架构的扩容天花板是 144 台节点，不是 160

要扩到 160 台，每条 Rail 需要 3 台 Leaf，Leaf 总数从 16 增到 24 台，Spine 也要相应增加。

建议的修正：机电部分（机柜、母线、CDU、液冷管路）继续按 160 节点预留，这部分成立且必要；网络部分明确写"当前配置支持扩容至 144 台，超出需增补 8 台 Leaf"。招标时把这句话写进技术要求，避免二期扩容时才发现端口不够、被迫停机改造。

要不要我把这套基础原理整理成一张新图纸（X-02 网络基础原理）加进 HTML 方案里？包含端口预算示意图、四种通信路径的对比图，以及上面这条 144/160 的修正。这样评审时给不熟悉网络的人看会方便很多。

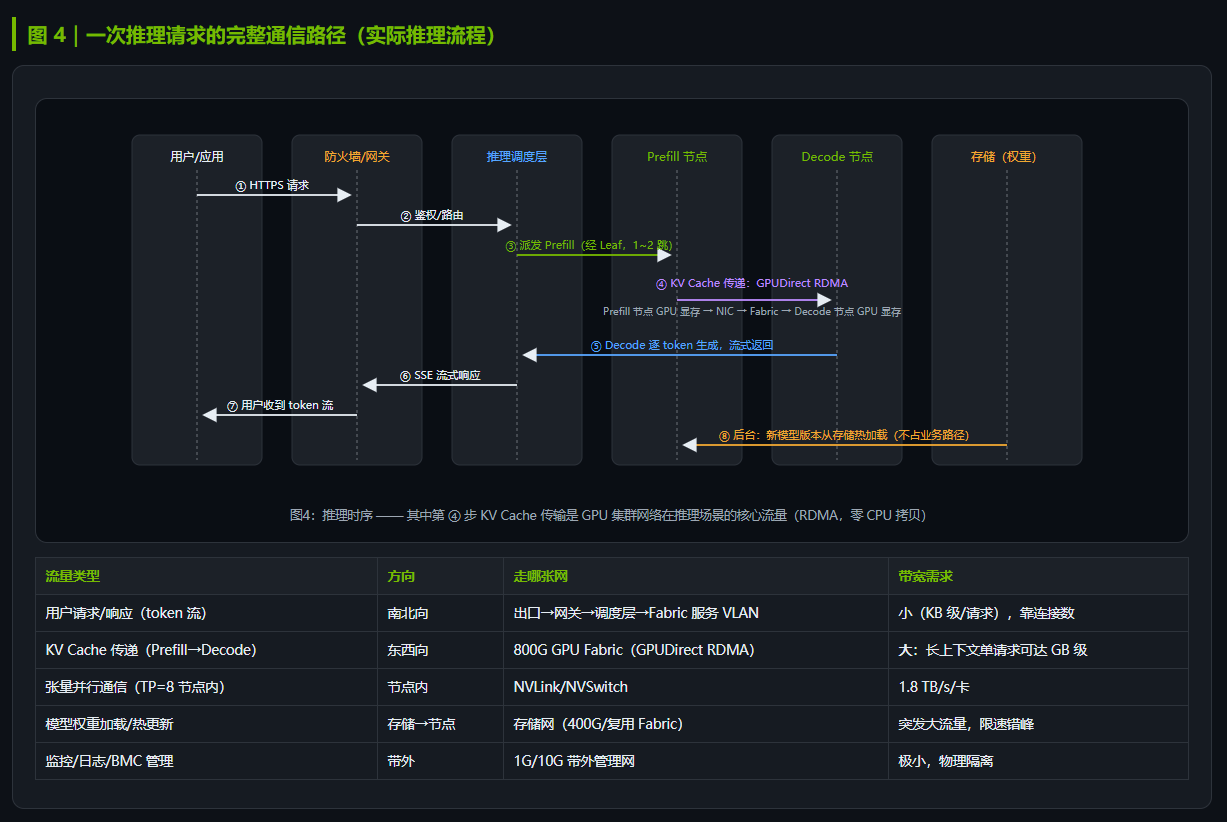

一次推理请求的完整通信路径（实际推理流程）

问题 Rail优化与 Leaf-Spine 的关系

你上边解释的 Leaf-Spine 架构 我看懂了，但是加入 Rail 优化之后，就看不懂、不明白了，为什么要这么优化，优化的逻辑是什么，结合 Spine leaf 再详细的解释下，并结合画图解释的可能更清晰一些。

理解的卡点我大概能猜到：Leaf-Spine 讲的是"交换机之间怎么分层"，而 Rail 优化讲的是"服务器的网线该插到哪台 Leaf 上"。这是两个不同层面的问题，容易混在一起。

先给一句话答案，后面再展开：

传统接法按"物理位置"分组——同一个机柜的机器接同一台 Leaf。
Rail 优化按"通信关系"分组——所有机器的同号卡接同一台 Leaf。

而 GPU 之间真实的通信对象，恰恰不是"隔壁机柜的机器"，而是"所有机器的同号卡"。所以按物理位置接线，等于按错误的维度做了分组。

下面从流量说起。

第一步：先看清楚 GPU 之间的流量长什么样

Rail 优化的全部理由都藏在这里。

一个节点有 8 张 GPU、8 张网卡。当集群做 All-Reduce 时，NCCL 会把通信拆成 8 条并行的"通道"，目的是同时用满这 8 张网卡（否则 8 张卡挤 1 张网卡，浪费 7/8 的带宽）。

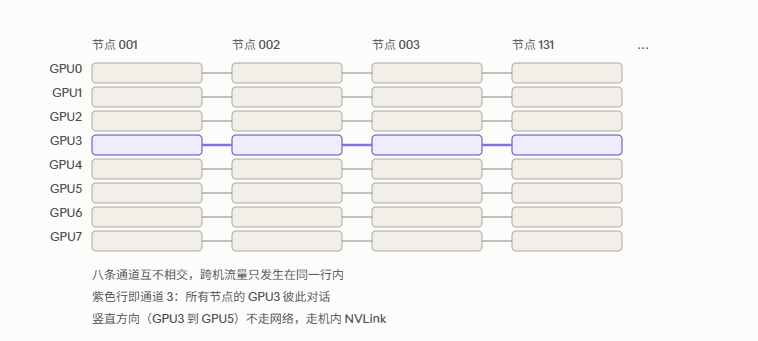

拆分的方式很自然：通道 i 的跨机通信，由每台节点的 GPU-i 通过它自己的网卡 i 完成。于是流量呈现出一个非常规整的形状——

这张图是理解一切的钥匙：跨机流量是"横着走"的，永远发生在同一行（同号卡）之间。竖着走的需求（GPU3 要给 GPU5 传东西）在机箱内部用 NVLink 解决，根本不出机器。

现在带着这个认识，来看两种接线方式。

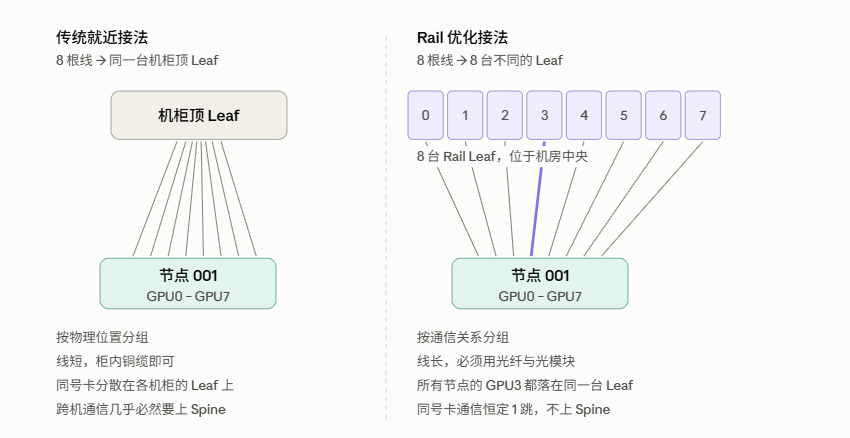

第二步：同样的设备、同样的线数，只是插的口不同

关键前提：这两种接法，Leaf 数量一样、Spine 数量一样、线的根数一样，成本几乎相同。 差别只在于——节点的 8 根线，是插到 1 台交换机，还是分插到 8 台。

左边那种接法，直觉上"很合理"——机器和交换机就在同一个柜子里，线最短最便宜。但把第一张图的流量叠上去就会发现问题：它把需要频繁对话的同号卡，恰好分散到了不同的交换机上。

第三步：把流量叠上去，差别就出来了

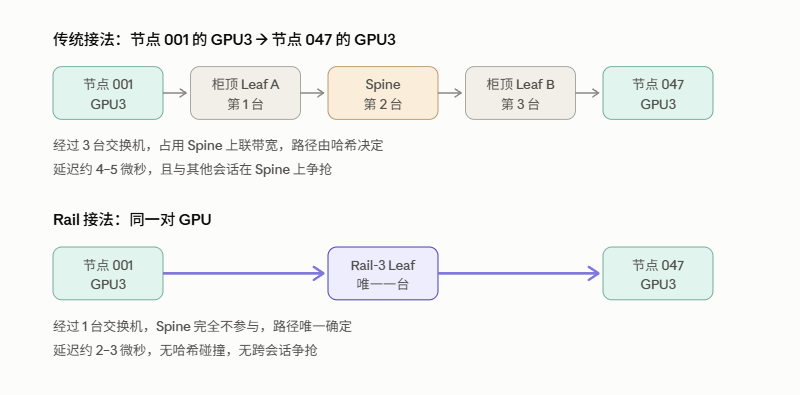

假设节点 001 的 GPU3 要给节点 047 的 GPU3 发数据——这是最典型、最高频的一种通信。

为什么"确定性"比"平均更快"更重要

这里要说一个容易被忽略的点，也是我认为最能说服人的理由。

有人会反驳：传统接法下，如果通信双方恰好在同一台 Leaf 下，不也是 1 跳吗？确实如此。但这个"恰好"是不可控的。

传统接法的性能取决于调度器分到的节点恰好挨在一起。生产集群同时跑多个作业，节点分配必然是碎片化的——今天分到 A01/A03/B07/C02，明天完全不同。性能因此变得不可预测。

Rail 接法把这件事变成了结构性保证：只要是同号卡，无论是哪两台节点、无论怎么调度，永远 1 跳。

这一点在训练场景表现为吞吐稳定，在推理场景表现为 P99 尾延迟可控——而尾延迟正是在线服务的生死线。

跨号卡怎么办

Rail 接法看似有个明显短板：节点 001 的 GPU0 要给节点 047 的 GPU5 发数据，两张卡分属 Rail-0 和 Rail-5，必须借道 Spine。

但 NCCL 会自动改写这个路径：

原路径：001-GPU0 ──Rail-0──> Spine ──Rail-5──> 047-GPU5    3 台交换机
改写后：001-GPU0 ──NVLink──> 001-GPU5 ──Rail-5──> 047-GPU5   1 台交换机

第一步是机内 NVLink 搬运，1.8 TB/s、约 2 µs，成本几乎为零。用一次免费的机内搬运，把跨 Rail 变成了同 Rail。

这才是 Rail 优化真正的完整形态：它不是"让跨 Rail 更快"，而是让跨 Rail 这件事基本不再发生。Spine 层因此在正常运行中几乎空闲，主要作为兜底路径和故障时的备份存在。这也解释了 N-10 图纸里那个"计算网利用率只有 2%"的数字——不是网络设计过剩，是流量被成功地按在了 Leaf 层。

回到 131 这个具体数字

现在再看方案里的推导，应该就清楚了：

Rail 的定义：每条 Rail 收纳所有节点的同号卡
  ↓
每条 Rail 的端点数 = 131 台 × 每台 1 张卡 = 131 个

单台 Leaf 的下联上限 = 72（1:1 无阻塞的约束）
131 > 72
  ↓
每条 Rail 必须用 2 台 Leaf，131 个端点拆成 66 + 65
  ↓
Leaf 总数 = 8 条 Rail × 2 台 = 16 台

这就是"a 组 / b 组"的由来——它不是人为分区，是端口数不够被迫拆的。

所以 N-07 图纸里那条编排规则也就有了意义：如果 Prefill 和 Decode 节点都落在 a 组（编号 ≤66），KV 传输是 1 跳；一旦跨组配对（a 组发给 b 组），即使是同号卡也要走 Leaf-0a → Spine → Leaf-0b，退化成 3 台交换机。推理路由器把同组配对作为首选，就是为了守住这 1 跳。

代价必须说清楚

Rail 优化不是免费的：

2,000 万，买的就是"同号卡永远 1 跳"这一条保证。

这也直接解释了 A-01 平面图里那个决定——网络核心岛必须放在机房正中。因为 Rail 接法逼着每根主机线都要跑到机房中央，居中布置能把最远距离压在 32 米以内，让所有链路都用得起便宜的多模 SR8；如果核心岛偏在一头，最远要走 60 米以上，被迫改用单模 DR8，光模块单价翻倍，那 2,000 万会变成 4,000 万。

一句话总结

Leaf-Spine 解决的是"交换机不够大，怎么堆"。
Rail 优化解决的是"服务器的线该插哪台交换机"。

前者是拓扑结构，后者是端口映射。两者叠加，才有了"24 台交换机 + 同号卡永远 1 跳"这个结果。

要不要我把这三张图和上面这套推导，整理成一张新图纸 X-02 网络基础原理加进 HTML 方案里？放在 N-01 之前作为前置阅读，评审时给不熟悉网络的人看会顺很多。顺便可以把上一轮提到的那个 144/160 扩容口径的修正一并写进去。
